顶部导向型气动单座调节阀

品牌/型号:台臣/AICHEN-HTS

阀门口径:1/2"(DN15)8"(DN200)

公称压力:ANSI Class 150#2500#

使用温度:-196+550

连接方式:法兰式(FF,RF,RJ,RTJ),焊接型(SW,BW)

阀体材质:WCB,WC6,LCB,CF8,CF8M,etc.

阀芯材质:316,316+Stellite,316+RTFE etc.

可调比 50:130:1

流量特性:线性Linear,等百分比Eq%,改良等百分比Modefied Eq%,开关On-Off

顶部导向型气动单座调节阀原理:

        台臣阀门研发生产的顶部导向型气动单座调节阀流体流动平稳、流畅,冲刷小、振动弱、噪音低;顶部导向结构使阀芯在其整个行程范围内的所有点上动作稳定,减小了振动、降低了噪音、减少了阀内件的磨损,延长了使用寿命。广泛应用于非空化的液体以及噪音在规定范围内的气体场合,同时还能够更好的控制高粘度的液体和泥浆。主要适用于各大冶金,空分,石油化工,能源,热电及建材行业。

        顶部导向型气动单座调节采用顶部导向不平衡式结构,高强度、重载荷、S型流道、压降损失小、流量系数大、可调范围广、流量特性精度高。该类型调节阀适用于工况压差较小的场合,关闭严密,适用于对介质流量或者压力的单座调节阀。上海台臣顶部导向型气动单座调节阀采用压紧阀座设计,解决了传统的螺纹拧入式阀座拆卸困难,泄漏量大等问题,延长了使用寿命。采用流开式设计,介质趋向于阀门开启的方向,小开度可控性好,流量特性畸变小。根据工况要求可选择降噪音、抗气蚀的特殊阀笼。泄漏等级:硬密封Metal seat:ANSI Class IV(额定Cv×0.01%),ANSI Class V.软密封Soft seat:ANSI Class VI。

底部导向型单座调节阀,笼式导向型单座调节阀

顶部导向型气动单座调节阀性能特点:

1、靠顶部导向进行动作,低流阻设计。

2、特别适用于允许压差小、阀前后压差较小的工作场合。适用于非空化的液体以及噪音在规定范围内的气体场合;

3、体积小,重量轻,阀体流道简单流通能力大;

4、特别适用于含有悬浮物和颗粒状介质流体的调节,可避免结焦、粘结、堵塞,可控制高粘度的液体和泥浆;

5、阀内件可选用特种材料(硬质合金、陶瓷等)及采用各种表面处理技术(渗氮,硬化处理),以适合各种苛刻工况;

6、精确设计的阀芯使阀门流量特性几乎达到完美的等百分比和线性特性,使阀门具有高精度、高性能调节功能。

顶部导向型气动单座调节阀优势:

1、密封性能优越,性价比高;

2、执行机构与定位器可采用(选配)无管路连接,安装速度快,可靠性高,所需安装空间小。配用多弹簧气动薄膜执行机构或电动执行机构;

3、阀体及阀内件简单的拆卸和安装,方便了以后阀门的检测和维修;

4、阀内件模块化设计提高了零件的通用性,降低产品的制造维修成本;

顶部导向型气动单座调节阀技术参数

公称通径:DN20-DN200

公称压力:ANSI150、300、600LB

                  JIS10、16、20、30、40K

                  PN1.6、2.5、4.0、6.4MPa

连接方式:法兰:FF、RF、RJ和LG

法兰标准: ANSI B16.5,JIS B2201

                  JB/T79.1 PN1.6MPa,JB/T79.2

                  螺纹:DIN、NPT、RC、BSP、G等

                  焊接:GB12224-89

密封面形式:PN16凸面、PN40、PN63、PN100为凹面

材    质:WCB、304、316、316L

上 阀 盖:标准型(-20℃~+200℃)

                 低温型(-60℃~-196℃)

                 散热型(-40℃~450℃)

附件(根据要求配置)

电气定位器、空气过滤减压阀、手轮机构、限位开关、电磁阀、保位阀及其它

性能

额定KV值:参照表

流量特性:线性、等百分比、快开

可调范围:50:1

泄露等级:金属密封:小于0.01(ANSI B16.104-1976IV级)

软密封:小于0.00001%

回    差:小于全行程1%(带定位器)

小于全行程3%-5%(不带定位器)

基本误差:小于全行程±1%(带定位器)

小于全行程±5%(不带定位器)

顶部导向型气动单座调节阀执行器工作原理

执行机构有正、反二种作用形式,当信号压力增加,推杆伸出膜室的叫正作用,与阀配合构成气关式;当信号压力增加,推杆退入膜室的叫反作用,与阀配合构成气开式。其原理:当信号压力输入膜室后,在膜片上产生推力,压缩弹簧,促使弹簧移动,带动阀杆,改变阀芯与阀座之间的流通面积直到弹簧的反作用力与信号压力作用在膜片上的推力相平衡,从而达到自动调节工艺参数之目的。

底部导向型单座调节阀,笼式导向型单座调节阀

薄膜执行器参数:

弹簧范围

气源压力

执行机构尺寸

282

310

395

500

KPa

KPa

膜片有效面积 Ae(cm2)

280

400

600

1000

20~100

140

输出力(N)

正作用

960

1372

2058

3430

反作用

412

588

882

1470

40~200

250

正作用

1235

1764

2646

4410

反作用

960

1372

2058

3430

80~240

400

正作用

4253

6076

9114

15190

反作用

2058

2940

4410

7350

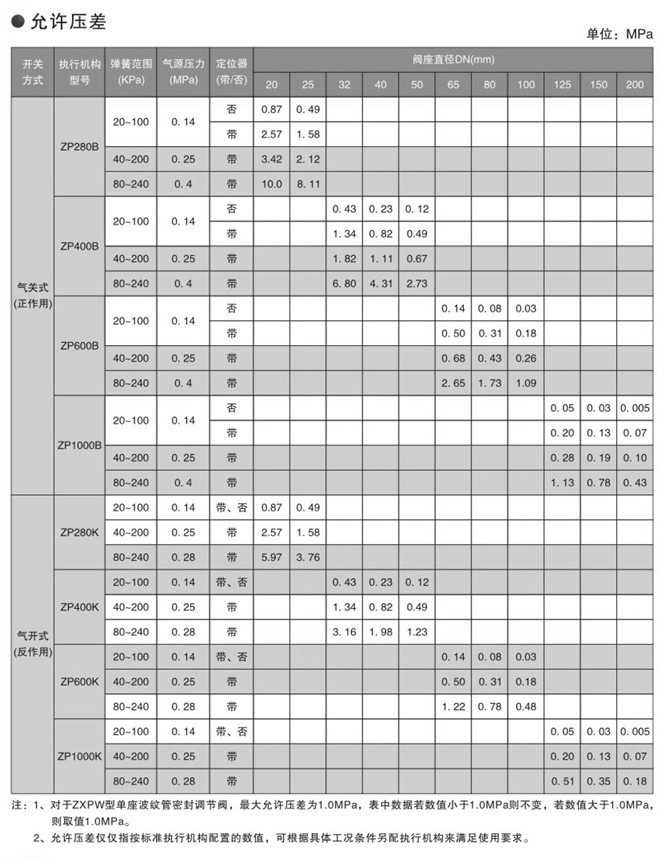

执行器型号

执行机构尺寸

282

310

395

500

膜片有效面积 Ae(cm2)

280

400

600

1000

型号

PM280K B

PM400K B

PM600K B

PM1000K B

行程(mm)

16

25

40

60

薄膜执行器尺寸:

型号

A

H

H1

D1

D2

M

n-d

重量 Kg

PM280

正作用

282

260

128

60

45

M10X40

4-Φ8

8.5

反作用

282

260

110

60

45

M10X40

4-Φ8

PM400

正作用

310

282

138

76

54

M12X1.5X40

4-Φ10

14

反作用

310

282

110

76

54

M12X1.5X40

4-Φ10

PM600

正作用

395

362

153

76

54

M12X1.5X40

4-Φ10

30

反作用

395

362

110

76

54

M12X1.5X40

4-Φ10

PM1000

正作用

500

436

173

118

95

M16X1.5X45

4-Φ13

45

反作用

500

436

110

118

95

M16X1.5X45

4-Φ13

顶部导向型气动单座调节阀主要零部件材质:





 体、阀

ZG230~450WCB304316304L316L

 芯、阀

304316304L316L

波纹膜片

NBR橡胶夹增强涤纶织物



聚四氟乙烯、柔性石墨



60Si2Mn



A3

 杆、推

304316304L316L



聚四氟乙烯、石墨垫片、金属缠绕垫片

顶部导向型气动单座调节阀外形尺寸:

底部导向型单座调节阀,笼式导向型单座调节阀

DN

L

A

H1

H2

H3

H4

H5

C

H6

重量KG

PN16

PN16/40

PN16/40

PN16/40

PN16/40

PN16/40

20

150

282

126

271

286

286

43

220

180

21

25

160

282

126

271

286

286

48

220

180

22

32

180

308

134

297

302

302

57

220

180

24

40

200

308

157

297

325

325

66

220

180

32

50

230

308

167

297

335

335

80

220

180

38

65

290

395

199

375

437

437

92

265

240

62

80

310

395

214

375

452

452

100

265

240

67

100

350

395

229

375

467

467

120

265

240

83

125

400

498

263

455

524

654

134

315

304

132

150

480

498

293

455

554

684

156

315

304

160

200

600

498

358

455

619

749

199

315

304
